PUE란 무엇인가요?
Data Center 전체 에너지 사용량과 IT Equipment 에서 사용하는 에너지 사용량의 관계로 식으로는 아래와 같이 나타낼 수 있습니다.
(PUE 측정은 계절의 영향, 데이터센터 Load Peack등을 고려하여 1년 이상 측정할 것을 권장하며 최소 1개월 이상은 측정해야 합니다.)
중요: PUE는 통상 Power Measurements(Killowatt) 법을 많이 사용하고 있으나 Long-term Energy 사용 측면이 고려된 Energy(Killowatt-hour) Energy 측정법이 더 정확한 측정 방법입니다.
IT Equipment에는 흔히 생각하는 Server 외에도 Compute, Storage, network equipment, monitors, workstation/laptos 등 모든 IT 장비가 포함됩니다.
Total Facility Energy는 Data center 전체에서 사용하는 모든 에너지가 포함됩니다. UPS, Switchgear, generators, cooling system등이 포함됩니다.
PUE 측정에는 3가지 Level이 있나는 사실을 아셨나요?
측정 위치와 측정 빈도에 따라 3가지 Level 로 구분 됩니다.

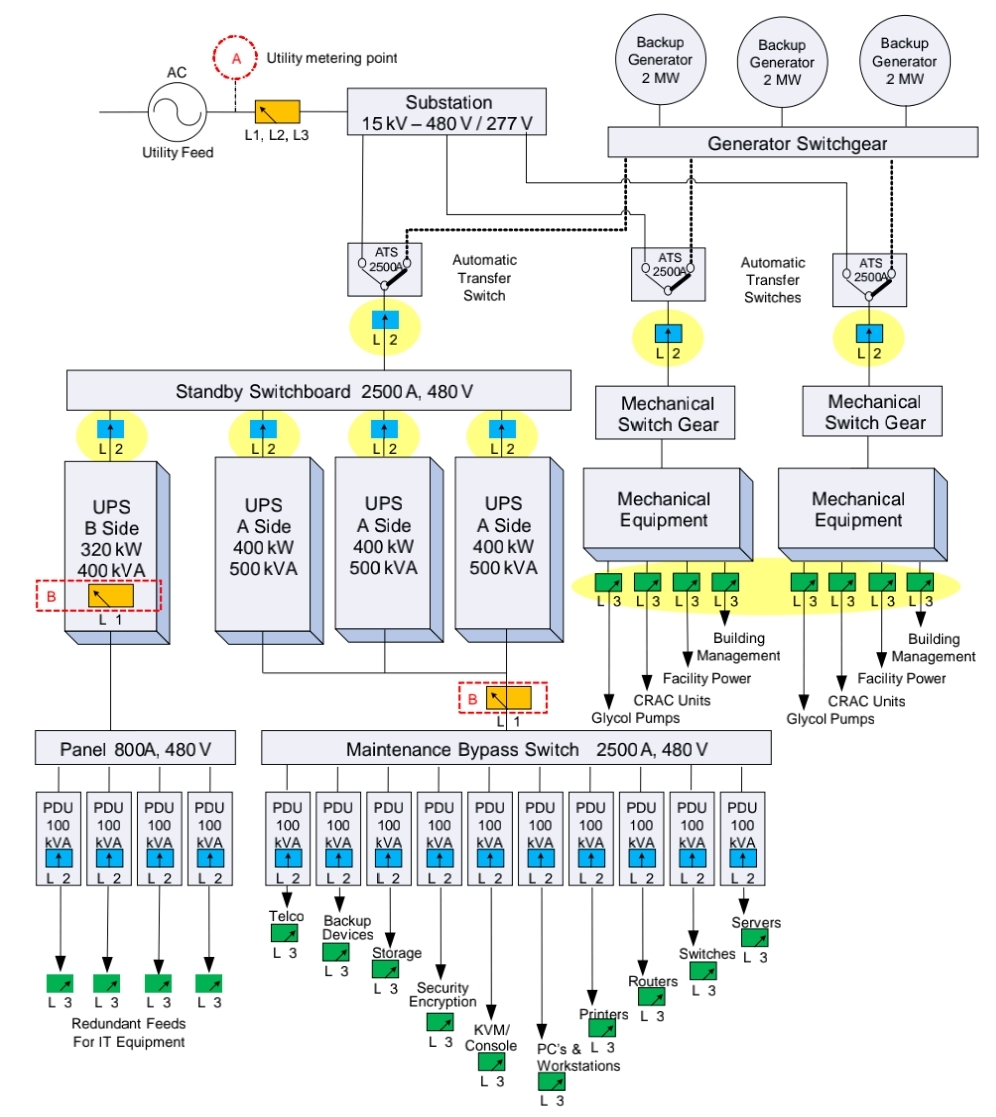

Level에 따른 측정위치는 아래와 같습니다.
그림이 어렵지만 집중헤서 보시면 아주 쉽습니다. Level 1은 L1이라고 쓰여있는 곳에서만 측정한다고 생각하시면 됩니다.
L1이 있는 곳을 찾아볼까요? 제일 윗부분에 주황색으로 L1, L2, L3라고 보이시죠? 거기가 바로 Utility metering point( a.)) 입니다.
a. ) utility metering point: 요기서 Total Facility Energy를 측정합니다.
그리고 UPS B Side 320kW 400kVA라고 써있는 곳에 L1이 또 보이죠?
b. ) UPS Output: UPS B의 Energy를 측정합니다.
그리고 UPS A Side 400kW 500kVA 3개가 하나로 모여서 나가는 부분에 또 L1이 보이시죠?
c.) UPS Output: UPS A의 Energy를 측정합니다. UPS 3개가 동시에 묶여 있는 곳에서 한 번에 측정해 버렸네요 ~
이런식으로 L2만 써있는 곳을 보면 PDU(Power Distribution Unit) Output, ATS(AutomationTransfer Switch) Output 위치에서 측정하는 것을 알 수 있습니다.
Level 3도 L3이 있는 곳을 보면 각각의 Equipment Inputs에서 측정하는 것을 알 수 있습니다.

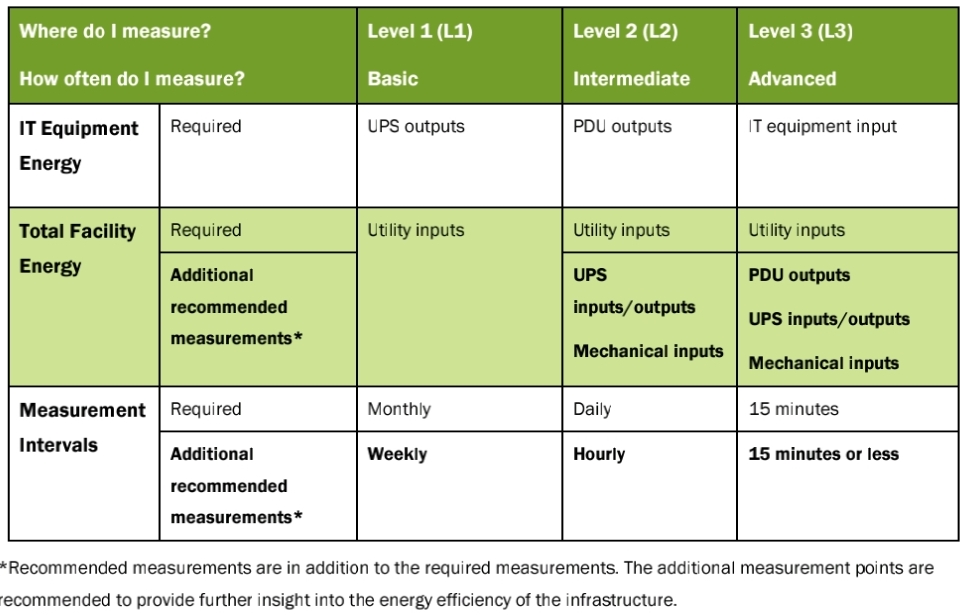

Level 1
Total Facility Energy: Utility metering point에서 측정
IT Equpment Energy: UPS outputs 에서 측정
Duration: Monthly
Level 2
Total Facility Energy: Utility metering point에서 측정
IT Equpment Energy: ATS Outputs, UPS Inputs and PDU Outputs 에서 측정
Duration: Daily
Level 3
Total Facility Energy: Utility metering point에서 측정
IT Equpment Energy: Equpment inputs에서 측정
Duration: Hourly
요기서 끝나면 아쉽쥬 ?
Energy Source에 따라 PUE를 계산하는 방식이 있습니다.

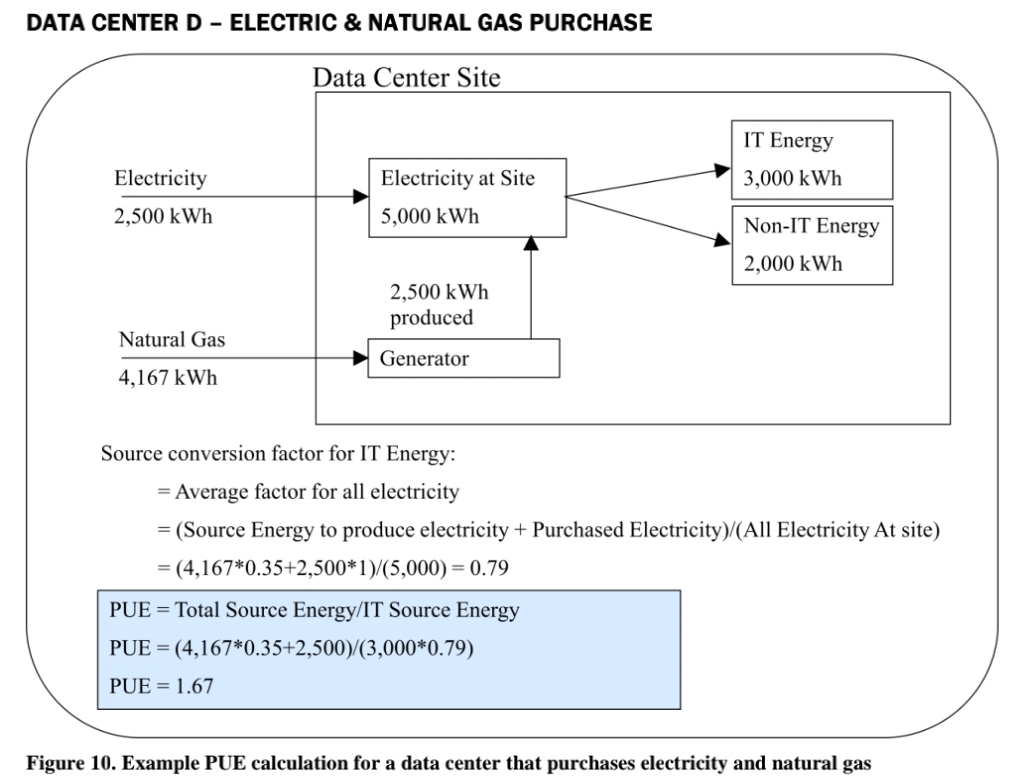

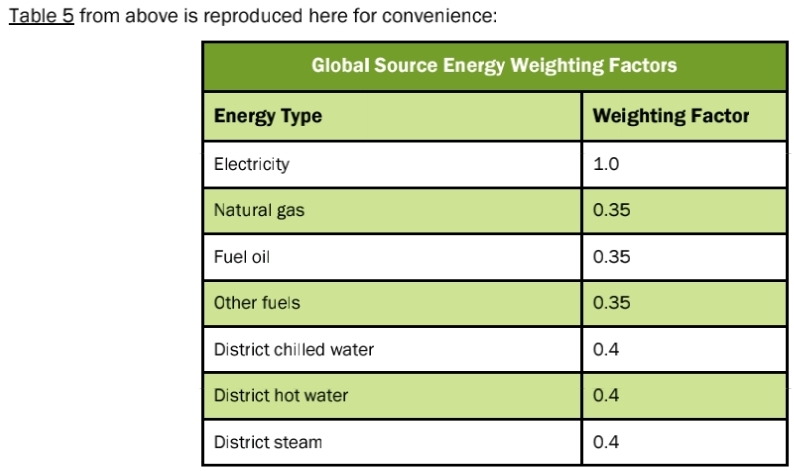

Natural gas를 Energy Source로 사용하여 전력을 공급하는 방식일 경우에는 Energy Source의 Factor를 곱하여 사용합니다.
조금더 열심히 공부하시고 싶으신 분들을 위해 준비했습니다.
아래 파일을 다운로드 받으셔서 열공하세욧 ~
www.thegreengrid.org
