NGR(Neutral Grounding Resistor) / GTR(Grounding Transformer)

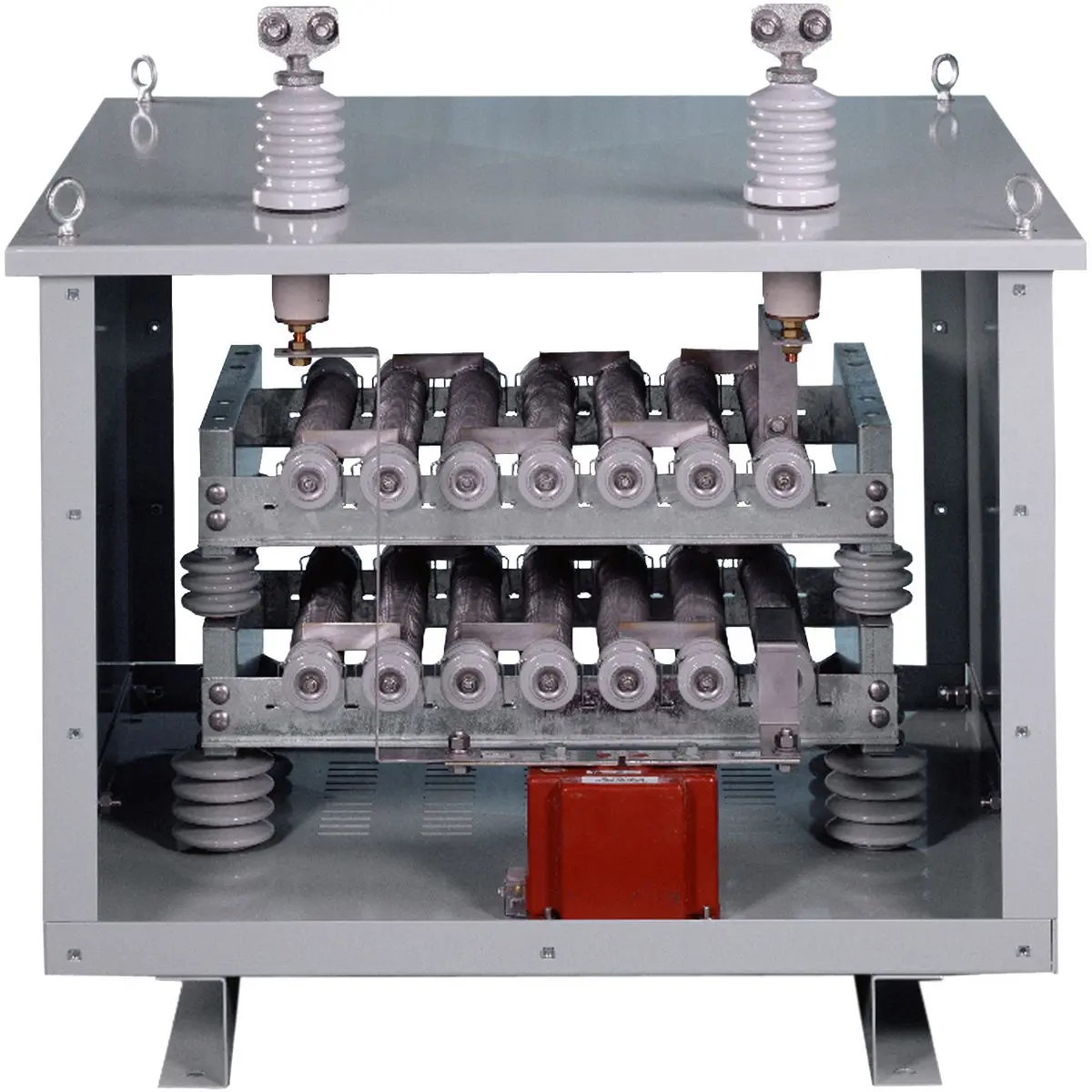

NGR(Neutral Grounding Resistor)은 무엇인가요?NGR(Neutral Grounding Resistor, 중성선 접지 저항기)은 전력 시스템에서 중성선과 접지 간의 연결을 통해서 접지 경로에 저항을 두어 고장 전류를 안전한 수준으로 줄여 장비 손상을 방지하고 전기 화재나 감전의 위험을 최소화하는 역할을 하며 NGR의 작동 원리는 다음과 같습니다.1. 고장 발생 시 전류 제한 고장 상황: 전력 시스템에서 단선 고장(예: 중성선과 접지 간의 단락)이 발생하면, 고장 전류가 흐르게 됩니다. 이때 NGR은 중성선과 접지 간의 저항 역할을 하여 고장 전류의 크기를 제한합니다. NGR은 저항을 통해 고장 전류의 흐름을 제한함으로써, 변압기, 발전기 및 기타 전력 시스템의 다른 장비에 가해지는 ..

카테고리 없음 2025.02.21

변압기의(Transformer) 원리 및 변압기 관련 용어

변압기(Transformer)의 원리에 대해 설명해드리겠습니다.변압기는 전자기 유도 현상을 이용하여 교류 전압을 변환하는 장치로 주요 원리는 다음과 같습니다:1. 기본 구조- 철심(코어)을 중심으로 1차 코일과 2차 코일이 감겨있습니다- 1차 코일은 입력 전압을 받고, 2차 코일은 변환된 전압을 출력합니다2. 작동 원리- 1차 코일에 교류 전압을 걸면 코일에 교류 전류가 흐릅니다- 이 전류는 철심에 교류 자속을 만듭니다- 교류 자속의 변화는 2차 코일에 전자기 유도 현상을 일으킵니다- 이로 인해 2차 코일에 유도 전압이 발생합니다3. 전압 변환- 변압비는 코일의 감은 수의 비율로 결정됩니다- 2차 전압 = 1차 전압 × (2차 코일 수 ÷ 1차 코일 수)- 예: 1차 코일이 100회, 2차 코일이 200..

카테고리 없음 2025.02.16

Gas to Oil Bushing_부싱

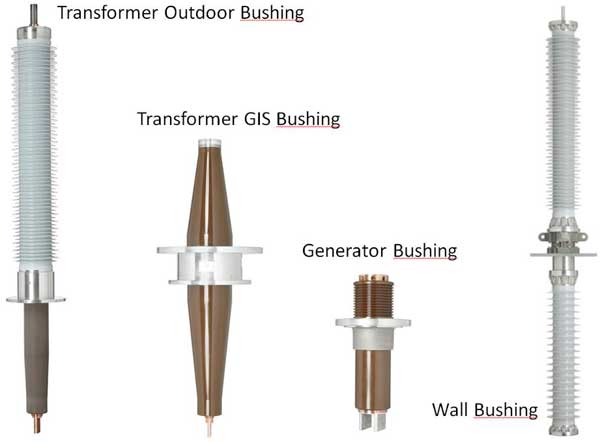

Bushing은 무엇일까요?부싱(Bushing)은 변압기와 같이 접지된 금속 인클로저 내부와 외부로 부하 전류를 전달하는 데 사용되며, 시스템 전압에서 작동하며 종종 High permanent stress에 노출됩니다.Gas To Oil Bushing을 사용하는 이유는 각 매질이 가진 고유한 특성과 장점 활용을 위해서 이며, 상세한 설명은 다음과 같습니다. Gas to Oil Bushing 특징 SF6와 같은 가스는 매우 높은 절연 강도를 가지고 있어, 고전압 환경에서 효과적으로 전기를 차단할 수 있습니다. 반면, 오일은 전기적 절연뿐만 아니라 열전도성이 뛰어나 열을 효과적으로 분산시킬 수 있습니다. Bushing은 어떤 역할을 할까요?1. 열 관리: 오일은 열을 흡수하고 분산시키는 능력이 뛰어나 전력..

카테고리 없음 2025.02.14

DS(Disconnector Switch) / ES(Earth Switch)

DS(Disconnect Switch란?Disconnect Switch(차단 스위치)는 전기 회로나 장비를 전원으로부터 물리적으로 분리하는 장치로 흔히 '단로기' 또는 '차단기'라고도 불립니다. 이는 전기 시스템의 유지보수나 수리 작업 시 작업자의 안전을 위한 필수 장비입니다.주요 기능과 특징1. 물리적 차단- 전원과 장비 사이를 눈으로 확인 가능한 물리적 거리를 두어 완전히 분리함으로써 작업자가 눈으로 안전한지 확인 할 수 있도록 해줍니다.- Disconnect Switch는 일반적으로 부하가 걸린 상태에서는 조작할 수 없어 반드시 무부하 상태에서만 조작해야 합니다.2. 안전- 잠금장치(Lock-out/Tag-out)를 설치할 수 있어 유지보수 작업중 의도하지 않은 전원 공급을 방지합니다.설치 위치와 ..

카테고리 없음 2025.02.10

PT(Potential Transformer) / CT(Current Transformer)

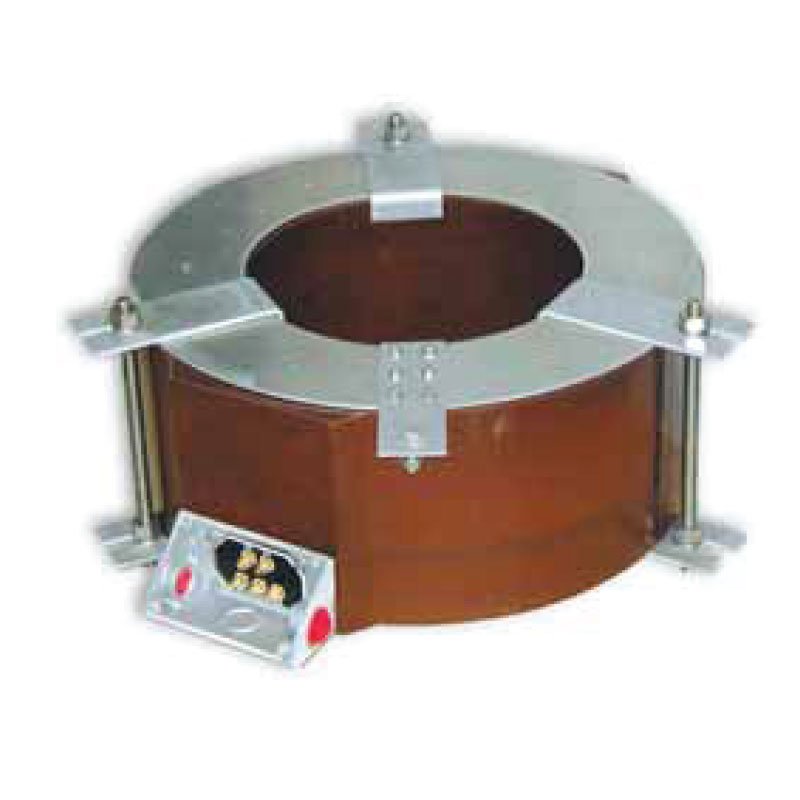

Potential Transformer계기용 변압기는 600v이상의 고전압은 직접 측정할 수 없으므로 이를 적당한 계측 전압으로 변성하는 전기 기기로 전압를 측정하거나 monitoring할 때 사용되는 장치 입니다. Current Transformer대전류를 일정 비율로 낮은 전류로 변환하여 측정 장치나 보호 계전기에 전달하는 장치로 2차측 정격전류는 보통 5A를 사용하며, 주로 변전소나 발전소, 산업 현장에서 전류 측정 및 보호 계통의 일환으로 활용 합니다.
