Bushing은 무엇일까요?
부싱(Bushing)은 변압기와 같이 접지된 금속 인클로저 내부와 외부로 부하 전류를 전달하는 데 사용되며, 시스템 전압에서 작동하며 종종 High permanent stress에 노출됩니다.
Gas To Oil Bushing을 사용하는 이유는 각 매질이 가진 고유한 특성과 장점 활용을 위해서 이며, 상세한 설명은 다음과 같습니다.
Gas to Oil Bushing 특징
SF6와 같은 가스는 매우 높은 절연 강도를 가지고 있어, 고전압 환경에서 효과적으로 전기를 차단할 수 있습니다. 반면, 오일은 전기적 절연뿐만 아니라 열전도성이 뛰어나 열을 효과적으로 분산시킬 수 있습니다.
Bushing은 어떤 역할을 할까요?
1. 열 관리:
오일은 열을 흡수하고 분산시키는 능력이 뛰어나 전력 장비의 온도를 조절하는 데 도움을 주며, 가스는 열 전도성이 낮기 때문에 열 관리 측면에서는 오일이 더 효과적입니다.
2. 안전성 강화:
가스와 오일을 함께 사용함으로써, 각각의 매질이 가진 장점을 극대화하고, 전력 장비의 안전성을 높일 수 있습니다. 예를 들어, 가스는 화재 위험을 줄이는 데 도움을 주고, 오일은 기계적 충격에 대한 저항성을 향상시킵니다.
3. 공간 절약:
가스 절연 장치는 일반적으로 더 작은 공간을 차지할 수 있어, 설계의 유연성을 높이고 설치 공간을 절약할 수 있습니다.
4. 비용 효율성:
가스와 오일을 조합하여 사용함으로써, 각 매질의 장점을 활용하여 전체 시스템의 비용 효율성을 높일 수 있습니다. 결론적으로, 가스와 오일을 함께 사용하는 것은 각 매질의 장점을 결합하여 전력 장비의 성능, 안전성 및 효율성을 극대화하기 위한 전략입니다.
Bushing이 중요한 이유가 무엇일까요?
Bushing에 문제가 생겼을 때 다양한 전력 장비에 심각한 영향을 미칠 수 있기 때문이며 주요 전력 장비에 미치는 문제에대한 자세한 설명은 다음과 같습ㅂ다.
1. 변압기 (Transformer) 영향:
변압기의 bushing 고장시 전기적 단락이 발생할 수 있으며, 이는 변압기 내부의 절연 파괴로 이어질 수 있습니다. 이로 인해 변압기가 고장나거나, 심각한 경우 화재가 발생할 수 있습니다.
2. 스위치기어 (Switchgear) 영향:
스위치기어의 bushing이 고장나면 전기적 아크가 발생할 수 있으며, 이는 스위치기어 내부의 다른 구성 요소에 손상을 줄 수 있습니다. 또한, 스위치기어의 작동이 불안정해질 수 있습니다.
3. 발전기 (Generator) 영향:
발전기의 bushing이 고장나면 발전기와 외부 전력망 간의 연결이 불안정해질 수 있습니다. 이는 발전기의 출력 전압에 영향을 미치고, 발전기의 보호 장치가 작동하여 발전기가 자동으로 정지할 수 있습니다.
4. 배전반 (Distribution Panel) 영향:
배전반의 bushing이 고장나면 전기적 누설이 발생할 수 있으며, 이는 배전반 내부의 다른 장비에 손상을 줄 수 있습니다. 또한, 과열로 인해 화재 위험이 증가할 수 있습니다.
5. 전력 케이블 (Power Cable) 영향:
전력 케이블의 bushing이 고장나면 전기적 간섭이나 누설 전류가 발생할 수 있습니다. 이는 케이블의 절연 성능을 저하시켜, 케이블의 고장을 초래할 수 있습니다.

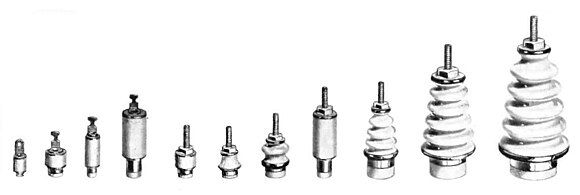

Type 별 Bushing 사진

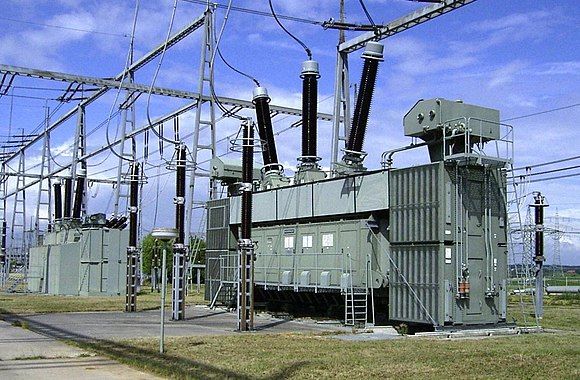

Transformer
