전력은 일반적으로 세 가지 형태로 나누어집니다.
1. 실제 전력(Active Power, P): 전기 기기가 실제로 사용하는 전력으로, 와트(W) 단위로 측정됩니다. 예를 들어, 전구가 빛을 내기 위해 사용하는 전력입니다.
2. 무효 전력(Reactive Power, Q): 전기 기기가 전력을 저장하거나 방출하는 데 사용되는 전력으로, VAR(Volt-Ampere Reactive) 단위로 측정됩니다. 주로 인덕터나 커패시터와 같은 수동 소자에서 발생합니다. 무효 전력은 전압과 전류의 위상 차이로 인해 발생하며, 전력 시스템의 전압을 안정화하는데 필요합니다.
3. 피상 전력/겉보기 전력(Apparent Power, S): 실제 전려과 무효 전력을 합친 것으로 VA(volt-Ampere) 단위로 측정되며 전력 시스템의 전체 전력 흐름을 나타냅니다.
조금더 상사하게 한 단계 더 들어가서 살펴보시쥬 ~
Active Power (P)
Active Power는 발전기, Transformer 등을 통해서 실제로 전달되는 전력 입니다.
Active Power는 Real Power(=Actual Power, Watt-full Power, Useful Power)등으로 불리기도 하며 "P"로 표기되고 단위는 Watts(W) 이예요
기본 단위는 Active power 1W = 1V x 1A.
Active Power in DC Circuits:
DC에는 전압과 전류 사이에 Phase angle concept이 없어 Power Factor or Frequecny(f)가 적용되지 않아요
Active Power in AC Circuits:
AC Circuit에서는 전압, 전류 사이에 Phase Difference( )가 생기기 때문에 더욱 복잡하며 수식은 P = VI Cos()로 표현됩니다.

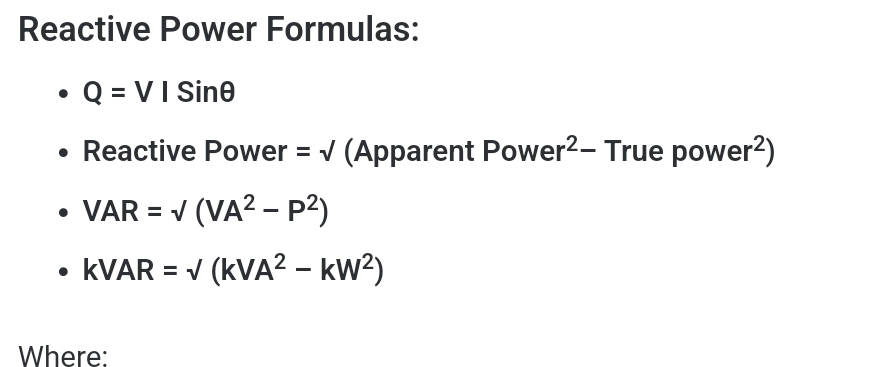

Reactive Power (Q)
무혀 전력은 인덕터와 커패시터에 각각 에너지가 먼저 저장된 후 자기장 또는 전기장 형태로 저장/발출 됩니다.
Reactive power 의 단위는 Volt-Ampere reactive ( 1 VAR = 1V x 1A)

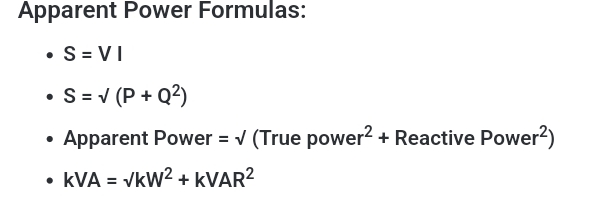

Apparent Power (S)
전압과 전류의 차이가 무시할 만한 수준인 경우 성립되며, AC 회로에서 소모된 전력과 흡수/반환된 전력을 모두 포함한 총 전력을 겉보기 전력(Apparent power)라고 합니다. 즉, 무효 전력과 실제 전력의 조합을 겉보기 전력이라고 합니다.
출처:
https://www.electricaltechnology.org/2013/07/active-reactive-apparent-and-complex.html
