Power quality guidlines
여러가지 Stdnard 와 norm 이 있지만 The IEC(internaltional Electrotechnical Commission), NEC(National Electrical Code) norms 를 많이 참조하고 있습니다.
Power Quality 와 관련해서 기본적인 guidline은 아래와 같습니다.
The main parameters 는
- Voltage: Nominal +/- 10%10
- Frequency: Norminal +/- 10%
- Common Mode Noise : < 1% of Phase to Neutral
- THDv: <8% (non-linear load)
- THDi: < 12%
THDi: Total Harmonic Distortion of Current(UPS와 같은 장치의 input side에서 측정 됨)
- 6 Pulse Thyristor Rectifier typically 30%
- 12 Pulse Thyrisor Rectifier typically 12%
- IGBT based Rectifier typically 3~5%
(고주파(Higher harmonics level)의 수준이 높은 경우 Generator와 같은 전원 공급 장치의 과설계(over sizing) 필요
THDv: Total Harmonic Distortion of Voltage (UPS와 같은 장치의 Output side에서 측정)
- With linear load typcially < 3~5%
- With non-linear load typically <5~8%
THDi creates THDv

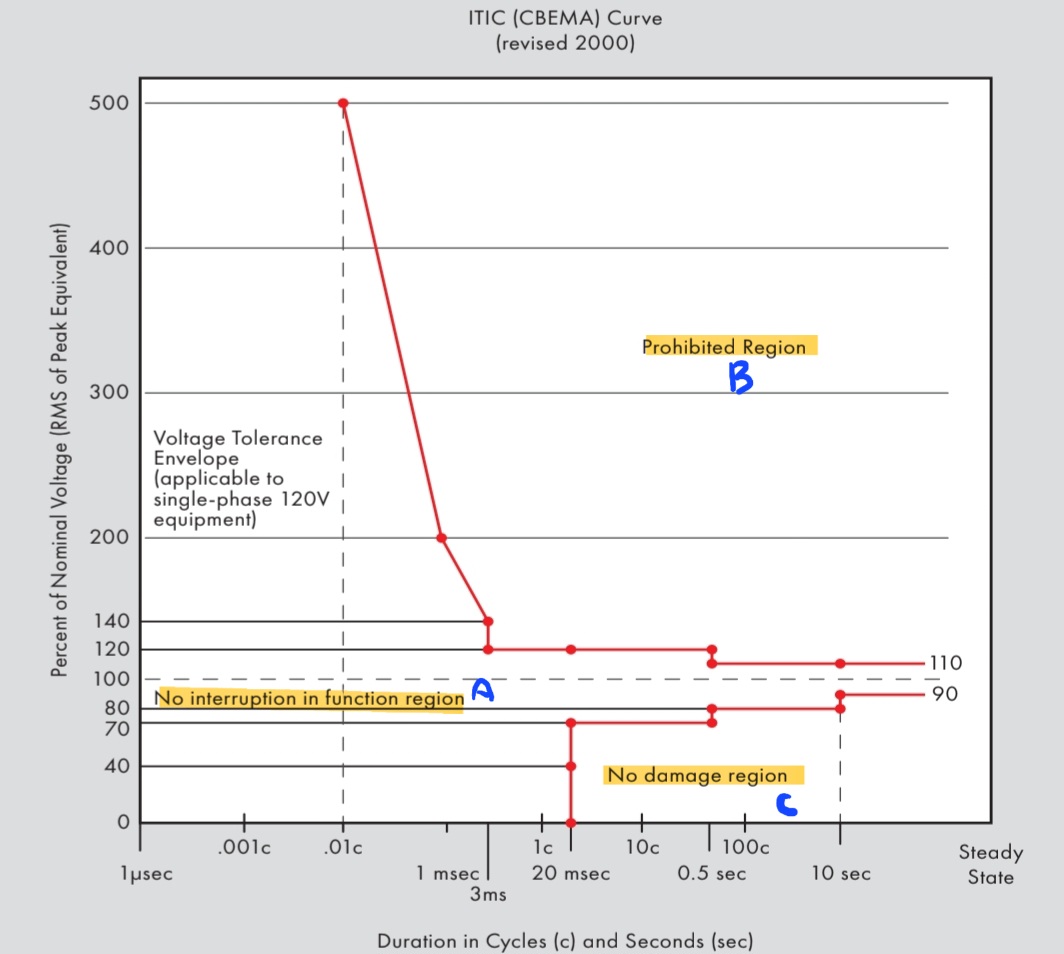

위 그래프도 많이 보셨죠? 곡선은 대부분의 IT 장비가 허용할 수 있는 AC 입력 전압 범위를 세 가지 영역으로 구분하여 설명하고 있습니다.
A. No interruption in function regoin: 이 영역에서의 전압 강하 및 강하는 IT 장비에 손상을 주지 않으며 작동에도 아무런 영향이 없습니다. (빨간색선 기준으로 왼쪽 영역입니다.)
B. Prohibited Region: 금지구역으로 전류 급증이 발생하면 IT 장비가 손상될 수 있는 부분 입니다.
C. no damage resion: 이 영역에서는 전압 강하 및 강하가 발생해도 IT 장비가 손상되지는 않으나 동작에는 영향을 미칩니다.
세로축: 전압의 크기를 나타내며 100%는 정상적인 전압 120v를 의미해요. 100%보다 높으면 전압이 강한 상태(Swell), 낮으면 전압이 약한 상태(Sag)라고 불러요
가로축: 시간을 나타내며 전압 변화가 얼마나 오래 지속되는지를 보여줘요 (아주 짧은시간 밀리초(왼쪽)에서 긴 시간(10초 이상)

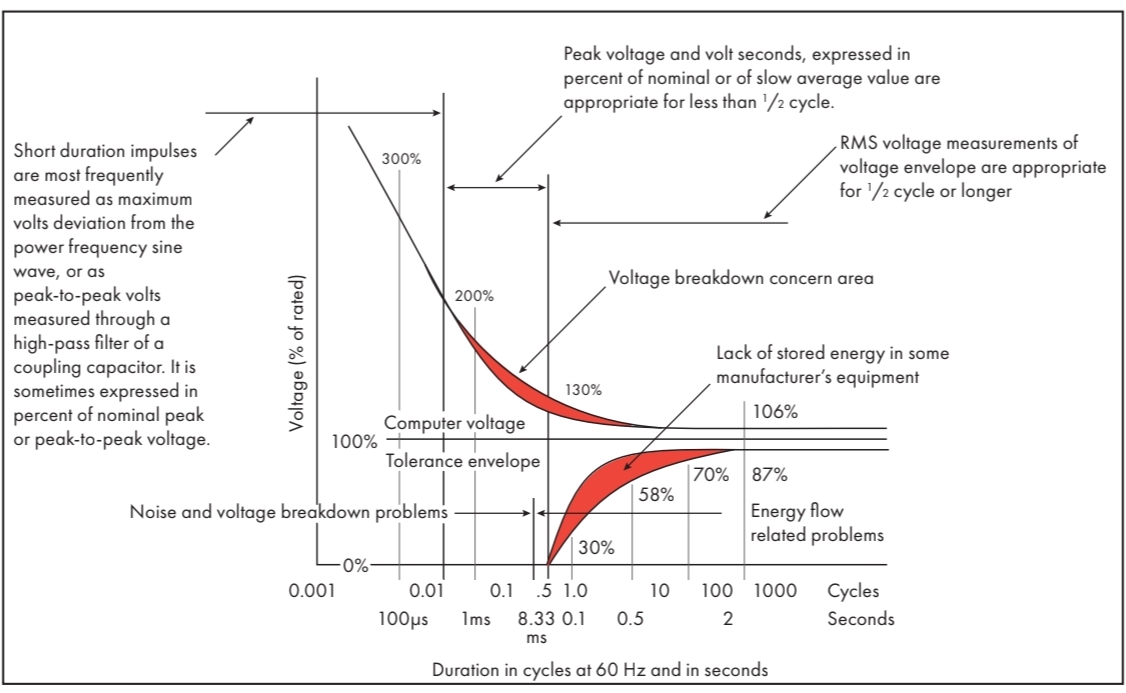

ref. CBEMA/ ITI(C) curves
https://images.app.goo.gl/HH1SXYVPJGkoqZ3NA
