UPS(Uninterrupted Power Supply) 란 주 전원 공급장치로부터 전원 공급이 중단되어도 중요한 장비에 전력을 계속 공급해 주는 장치로 주로 컴퓨터, 서버, 네트워크 장비 등 중요한 전자 기기글 보호하기 위해 사용합니다.
UPS Block Diagram

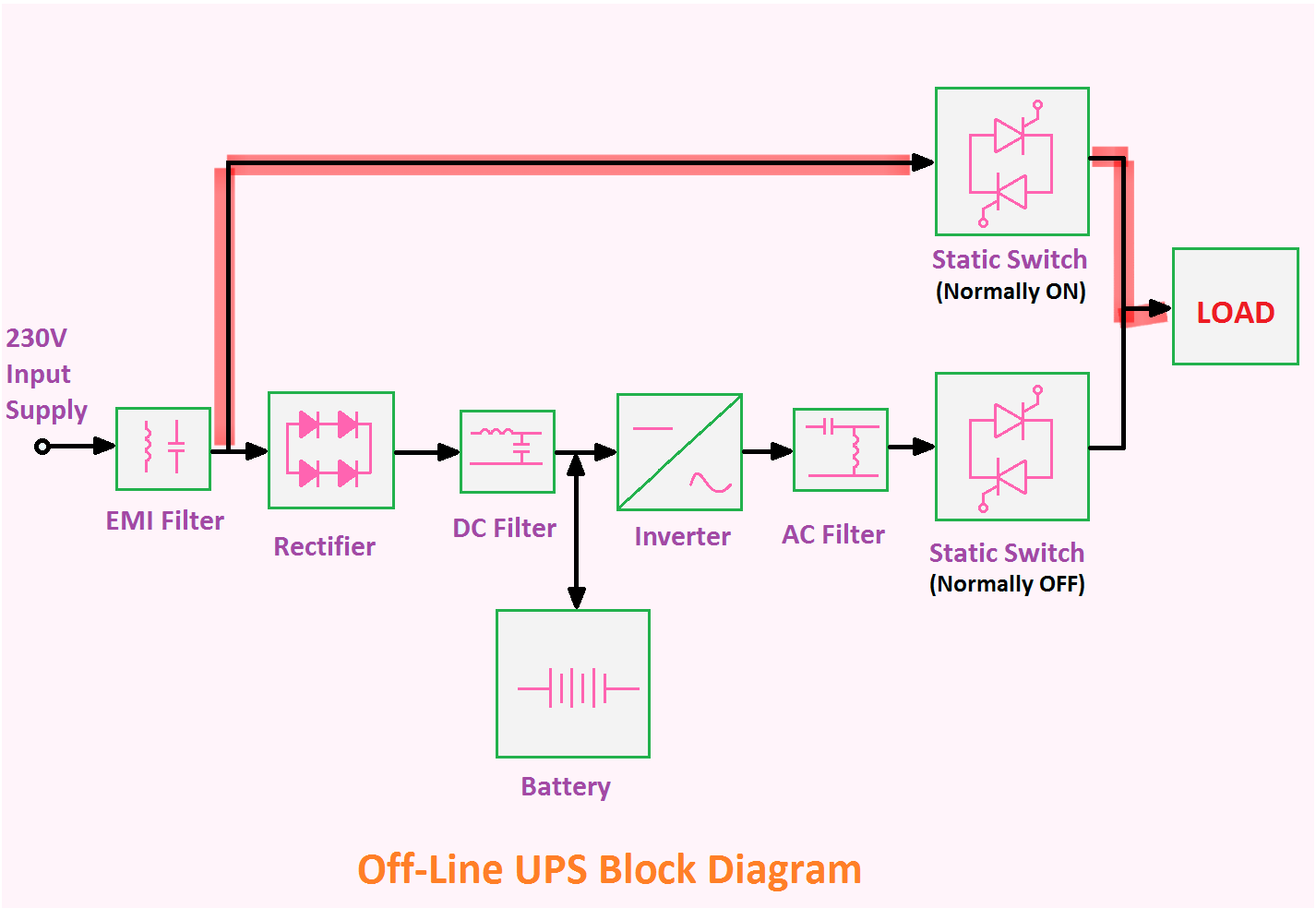

우선 UPS에 대한 개략적인 이해를 위해서 Online UPS Block Diagram 과 Offline UPS Block Diagram을 기준으로 살펴보겠습니다.
Onlihe UPS Block Diagram
EMI Filter: EMI(ElectroMagnetic Interference) 필터는 전원 공급 장치와 연결된 장비에 발생할 수 있는 고주파 간섭 신호를 차단하거나 감소시켜 전자기 간섭을 최소화 하여 UPS 안정성과 신뢰성을 높이는 장치 입니다.
Rectifier Circuit: 정류기(Rectifier)회로는 AC 전력을 DC 전력으로 변환하는 장치로 외부 전원을 받아 UPS의 배터리와 인버터를 작동시키기 위해 직류 전원으로 변환하여 공급합니다. (정류기 회로는 AC 전원의 주파수와 전압을 조정하여 배터리를 충전하고, 인버터가 필요로 하는 안정적인 DC 전압을 공급합니다.)
DC Filter Circuit: 직류(DC) 전원에서 발생할 수 있는 Ripple(리플) 및 잡음을 필터링 하여 안정적인 DC 전압을 공급합니다. 배터리 충전 회로와 인버터에 중요한 역할을 합니다.
Battery: 전원 공급이 중단되었을 때, 즉 정진 시에 저장된 DC 전력을 사용해 장비에 계속 전력을 공급합니다. AC 전원이 정상일 때 배터리를 충전하며 비상 시 전원을 공급합니다.
Inverter Circuit: 배터리에서 공급되는 직류(DC)전원을 교류(AC) 전력으로 변환하여 연결된 장비에 전원을 공급하며 전압 조정 및 전력 품질 개선 기능도 함께 수행 합니다.
AC Filter Circuit: 교류(AC) 전원에서 발생할 수 있는 전자기 간섭(EMI)나 노이즈를 줄여, UPS와 연결된 장비가 안정적으로 동작할 수 있도록 합니다.
Static Switch: 외부 AC 전원과 배터리(Inverter) 간의 전원 전환을 자동으로 변환합니다. 빠르게 전원 소스 간의 전환을 통해 외부 전원에 문제가 발생했을 때 배터리 전원으로 신속하게 전환하고, 전원이 복구되면 다시 AC 전원으로 전환합니다.
https://www.etechnog.com/2019/06/explained-offline-and-online-ups-block.html
[Explained] Offline and Online UPS Block Diagram
Online UPS Block Diagram, Offline UPS Block Diagram, block diagram of Online UPS, block diagram of Offline UPS, Uninterruptible Power Supply Block dia
www.etechnog.com
UPS System
UPS system은 운전 방식에 따라 Online UPS, Standby UPS, Parallel Processing UPS, Hybrid UPS 로 구분됩니다.

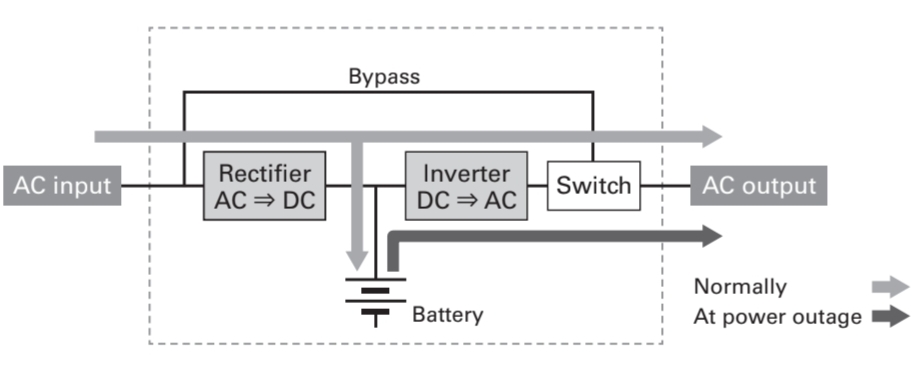

Online UPS
외부로 부터 공급되는 AC 전원을 DC로(Rectifier) 변환 후 배터리를 지속적으로 충전하면서 동시에 다시 AC로(Inveter) 재변환하여 전력을 공급하는 system으로 전원 공급이 중단될 경우 순간적인 전력 중단 없이 전원을 공급합니다.
Standby UPS
외부에서 공급되는 AC 전원을 연결된 장비에 그대로 공급, 전원 차단이나 이상 전압이 감지되면 Inverter가 배터리의 전력을 사용하여 전원을 공급하는 시스템. 전원 차단 시 AC 출력에서 몇 밀리초의 순간적인 중단이 발생됩니다.

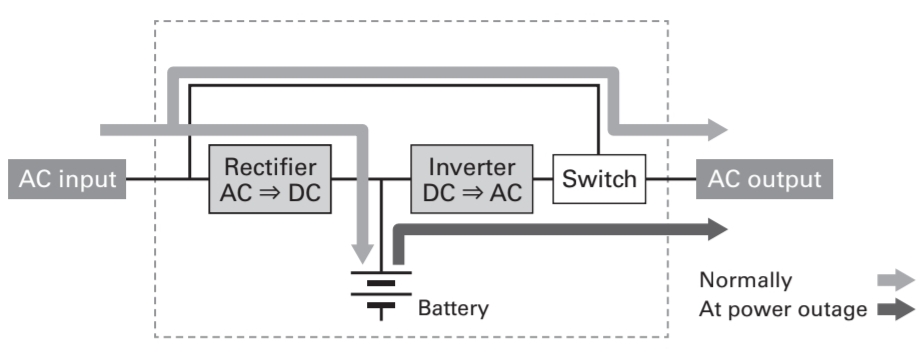

Parallel processing UPS
외부로 부터 공급되는 AC 전원이 공급되는 동안, 병렬로 연결된 양방향 Inverter는 전압을 조정하고 노이즈를 흡수, Online inverter(병렬) 시스템으로 높은 효율과 신뢰성을 제공합니다.

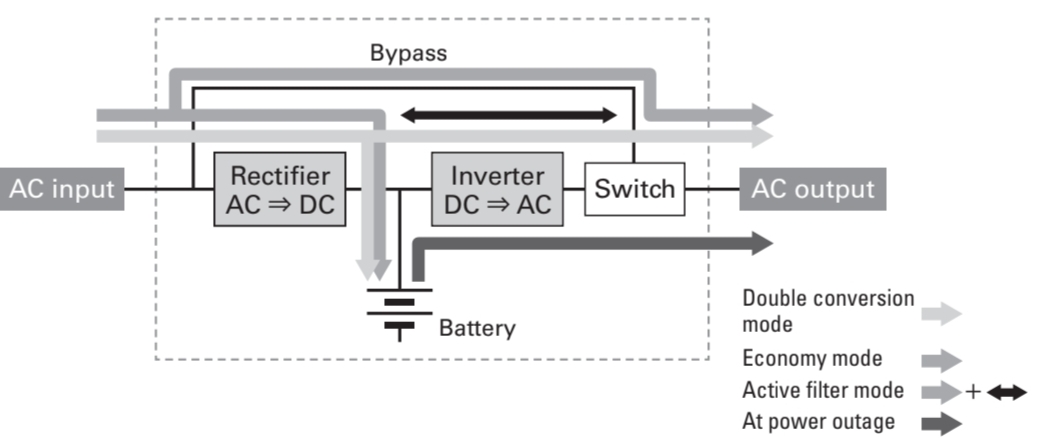

Hybrid UPS
Double Conversion mode, Econmy mode, Active mode 3가지 모드로 구성되며 UPS는 전원 상황과 부하 조건에 가장 적합한 전력 공급 모드를 자동으로 선택하며 각 모드 간 전환은 출력 전압에 순가적인 중단 없이 이루어집니다.
