Cable Head (CH)
CH (Cable Head):

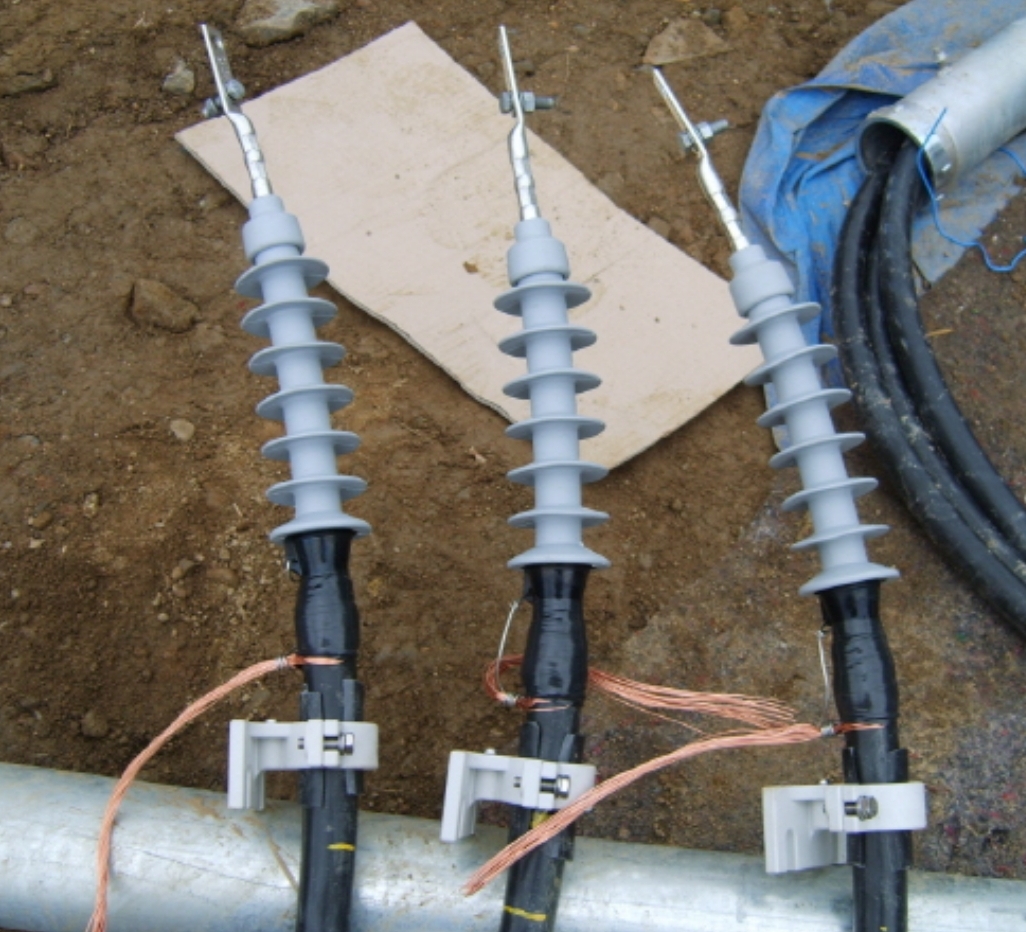

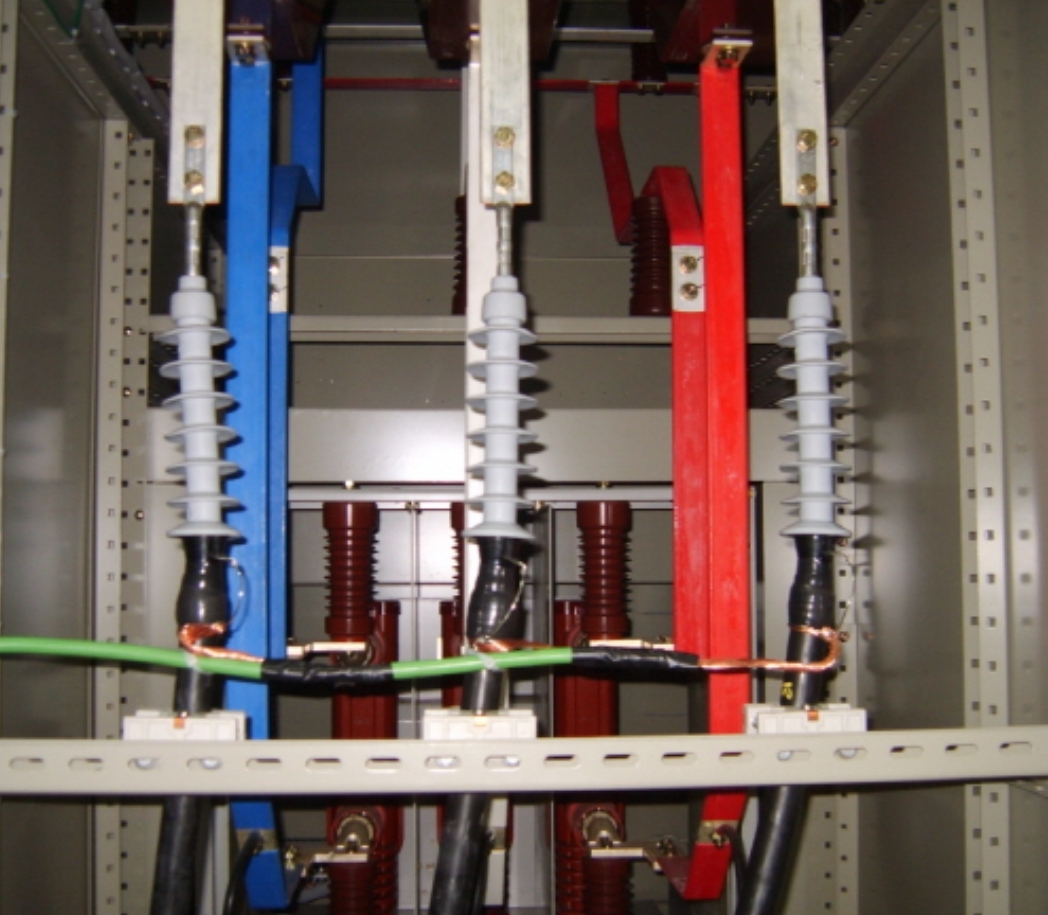

22.9kV 케이블 헤드는 22.9kV 전압을 처리하는 중·고압 전력 시스템에서 사용되는 핵심 부품으로, 전력 케이블을 안전하게 연결하고 보호하는 역할을 합니다. 주로 변압기, 스위치기어, 배전선 및 전력 설비와 케이블 간의 접속부에 사용됩니다.

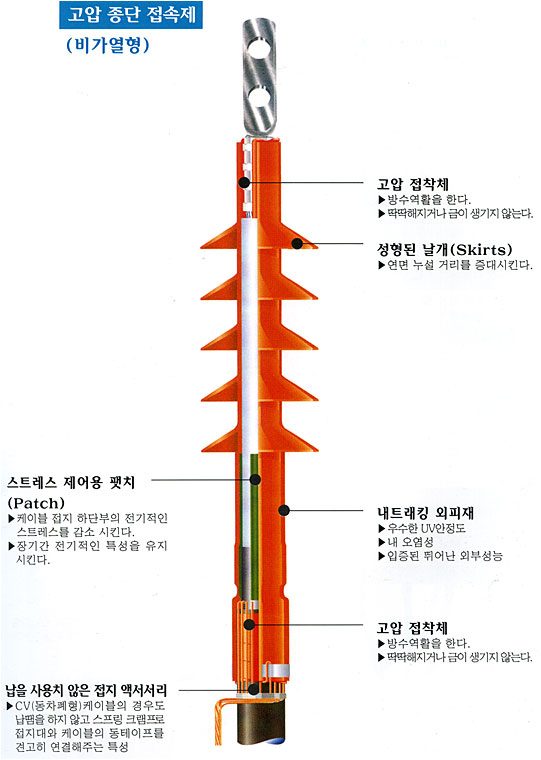

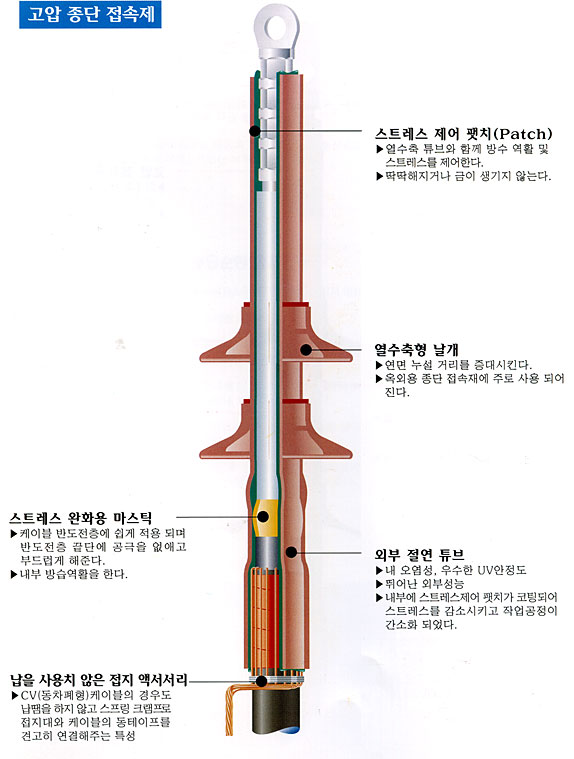

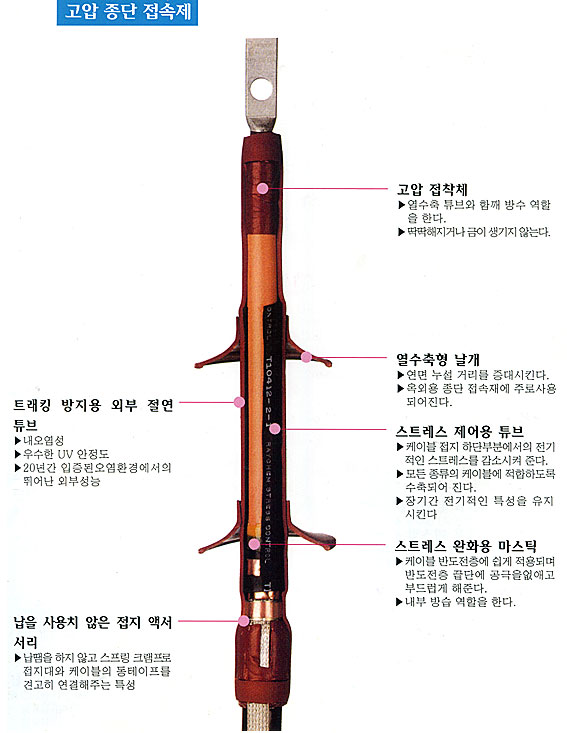

구성 요소
1. 절연체 (Insulator): 고압을 안전하게 절연하기 위해 사용되며, 아크 발생 및 전기적 손실을 방지.
2. 터미널 (Terminal): 전류를 효율적으로 전달하도록 설계된 도체로, 외부 장치와의 연결을 담당
3. 스트레스 콘 (Stress Cone): 전기장이 고르게 분포되도록 하여 절연층의 손상을 방지함.
5. 외부 차폐층 (Outer Shield): 외부 전기적 간섭을 줄이고, 안전성을 높임.
역할
1. 전기적 연결: 전력 케이블과 장치 간 안정적인 전기적 접속을 제공합니다.
2. 절연: 고전압을 안전하게 처리하기 위해 절연층을 통해 전기적 방어를 제공합니다.
3. 전기적 스트레스 관리: 케이블 끝단의 전기장을 균등화하여 절연체 손상 및 과열을 방지합니다.
4. 환경 보호: 습기, 먼지 및 외부 오염으로부터 케이블과 접속부를 보호합니다.
5. 안전성 향상: 누전 및 아크 발생을 방지해 전력 설비와 작업자의 안전을 보장합니다.
